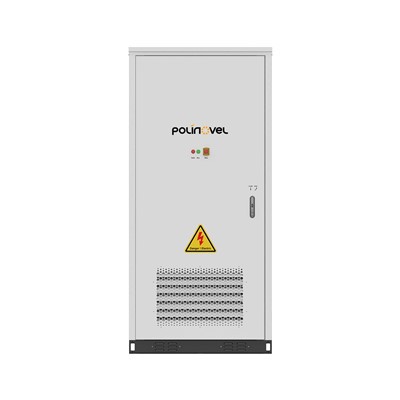

125 kW 261 kWh tout-en-un-dans-une seule armoire de stockage d'énergie C&I
L'armoire de stockage d'énergie tout-en-un-tout-en-un de 125 kW 261 kWh est une solution C&I compacte à haute tension-conçue pour vous aider à réduire les frais liés à la demande, à déplacer l'énergie vers des heures à tarif bas-et à maintenir les charges critiques en fonctionnement lorsque le réseau est instable. Avec une architecture intégrée de conversion de batterie et d'énergie et un contrôle thermique de refroidissement par liquide{{8}, il offre une sortie stable et une longue durée de vie dans des -conditions de fonctionnement réelles-idéales pour les bâtiments commerciaux, les usines, les centres de données et les sites de recharge de véhicules électriques.
Optimisé pour vos besoins énergétiques
Surveillance et intégration faciles
L'écran LCD local fournit un état clair au niveau de l'armoire, tandis que les interfaces CAN/RS485/Ethernet simplifient la connexion aux flux de travail EMS/SCADA pour la surveillance, la répartition, les alarmes et l'exploitation et la maintenance à distance-, réduisant ainsi le temps de dépannage sur-site.
Pic-Puissance de rasage
D'une puissance nominale de 125 kW, il gère les pics de demande et prend en charge de meilleures performances d'écrêtement des pointes. Avec un rendement allant jusqu'à 98,6 %, une plus grande quantité d'énergie stockée devient une énergie utilisable-, ce qui contribue à améliorer les économies réelles et à raccourcir le retour sur investissement.
Fiabilité dans le monde réel-
Le refroidissement liquide améliore la cohérence de la température et prend en charge une charge/décharge de longue durée-. Le système fonctionne de -30 degrés à +60 degrés (jusqu'à 95 % d'humidité sans-condensation), ce qui le rend fiable pour les environnements extérieurs et industriels.
261 kWh dans une seule armoire
La haute énergie est intégrée dans une seule armoire standardisée, réduisant ainsi l'encombrement du site et simplifiant l'installation. Idéal pour les projets C&I qui nécessitent un déploiement rapide pour la réduction des pics, le changement de tarifs et la réserve de sauvegarde sans complexité-au niveau du conteneur.
Spécification
| Modèle | CBS261(A/L) | |
| Côté batterie | Type de batterie | LFP314Ah |
| Cellules série & parallèle | 260S1P (5*52S1P) | |
| Tension nominale de la batterie | 832 V | |
| Plage de tension | 728~936V | |
| Énergie nominale de la batterie | 261,2 kWh | |
| Côté CA | Puissance de sortie nominale | 125 kW |
| Courant de sortie | 180 A | |
| Tension nominale du réseau | CA 400 V | |
| Méthode d'accès CA | 3P 3W+PE ou 3P 3W+N+PE | |
| Fréquence du réseau | 50 Hz / 60 Hz | |
| THDi | Inférieur ou égal à 3% (pleine charge) | |
| Facteur de puissance | -1entraînant un retard de+1 | |
| Paramètres système | Efficacité maximale du convertisseur PCS | 98.6% |
| Configuration | STS (facultatif), PC | |
| Taux de charge/décharge | Inférieur ou égal à 0,5P (157A) | |
| Température de fonctionnement | -30 ~ +60 degrés | |
| Humidité relative | 0 à 95 % (pas de condensation) | |
| Altitude | 4000m (>déclassement 2000m) | |
| Niveau IP | IP54 | |
| Numéros de cycles | 8500@25 degrés 0,5C/0,5C,90%DOD,80%EOL | |
| Communication | CAN/Ethernet/RS485 | |
| Afficher | Écran LCD | |
| Bruit | <75dB (1m away from the horizontal position of the device) | |
| Méthode de refroidissement | Refroidissement liquide/refroidissement par air | |
| Certifications et normes | CEI/EN62619, CEI/EN60730, UN38.3, UN3480, CEI/EN62477, CEI/EN61000, CEI/UL60730, GB/T36276 |
|
| Scénarios | C&I,0.5P | |
| 261,2 kWh, 1 * CBS261 465,8 kWh~1 164,5 kWh, 2~5*CBS261 + 1*armoire de combinaison AC |
||
Applications typiques
Comme indiqué ci-dessus, le système CBS261 se connecte au réseau via une armoire de commande dédiée et prend en charge l'extension parallèle d'un maximum de 5 armoires de batteries (1 164,5 kWh au total). Un EMS-basé sur le cloud permet la surveillance à distance, la planification de l'énergie et la gestion des alarmes à partir de n'importe quel appareil. Du côté de l'entrée, le système accepte l'énergie provenant de panneaux photovoltaïques et d'éoliennes aux côtés du réseau. Du côté de la production, il dessert diverses charges commerciales et industrielles. L'architecture de batterie haute tension-de 832 V réduit les pertes de courant et de câbles du système, contribuant ainsi à l'efficacité globale de conversion PCS de 98,6 %. Des variantes refroidies par liquide-(CBS261L) et-refroidies par air (CBS261A) sont disponibles pour répondre aux conditions spécifiques du site et aux exigences budgétaires.
Scénarios d'application
Écrasement des pointes et réduction des charges liées à la demande pour les bâtiments commerciaux
Les centres commerciaux, les tours de bureaux et les chaînes de vente au détail sont confrontés à des frais de demande élevés pendant les heures de bureau. Le CBS261 se recharge à partir du réseau pendant les-périodes tarifaires hors pointe-et se décharge pendant les périodes de pointe de demande, réduisant ainsi directement les factures d'électricité mensuelles. Avec une puissance nominale de 125 kW et un THDi inférieur ou égal à 3 %, il fournit une puissance propre et stable sans affecter les équipements sensibles du bâtiment. Le système prend en charge les fréquences de réseau de 50 Hz et 60 Hz, ce qui le rend déployable sur les marchés mondiaux sans modification matérielle.
Gestion énergétique des usines et parcs industriels intelligents
Les installations de fabrication dotées de machines lourdes sont confrontées à des charges électriques variables et imprévisibles. Le CBS261 atténue les pics de demande, réduit les charges de pointe et améliore la qualité de l'énergie sur les lignes de production. Pour les grands parcs industriels, plusieurs armoires se connectent en parallèle via une armoire de combinaison AC-évoluant de 261 kWh à 1 164,5 kWh avec contrôle EMS centralisé. Chaque unité fonctionne indépendamment avec son propre BMS et PCS, de sorte qu'un défaut dans une armoire n'interrompt pas les autres. Le système prend également en charge le déploiement à des altitudes allant jusqu'à 4 000 mètres (avec déclassement au-dessus de 2 000 m), ce qui convient aux zones industrielles des hautes terres.
Sauvegarde des centres de données et des infrastructures critiques
Les centres de données, les hôpitaux et les installations de télécommunications nécessitent une alimentation ininterrompue avec une tolérance zéro en matière de temps d'arrêt. Le CBS261 complète les systèmes UPS existants avec 261 kWh d'énergie de secours et une réponse de décharge rapide. Grâce à un module STS (Static Transfer Switch) en option, le système permet une commutation marche/arrêt transparente-du réseau en moins ou égal à 10 ms-garantissant que les charges critiques restent alimentées pendant les pannes de réseau. La batterie LFP de 8 500-cycles à 90 % de DOD offre plus de 20 ans de service fiable en cycle quotidien, dépassant de loin le cycle de remplacement typique des batteries UPS au plomb.
Mise en mémoire tampon d'énergie de la station de recharge pour véhicules électriques
Les sites de recharge de véhicules électriques à fort trafic équipés de chargeurs rapides CC peuvent dépasser les limites de connexion au réseau lors de sessions de recharge simultanées. Le CBS261 met en mémoire tampon l'énergie pendant les heures creuses-et la libère pendant les pics de demande de charge, réduisant ainsi la capacité de connexion au réseau requise et évitant des mises à niveau coûteuses de l'infrastructure. Associez cette armoire à celle de PolinovelChargeurs rapides CC de 60 kW à 360 kWouBornes de recharge de 480 kW à 990 kWpour une solution de recharge-plus-de stockage entièrement intégrée.
Solaire + Stockage (PV-BESS) pour l'optimisation de l'autoconsommation-
Lorsqu'il est associé à des systèmes photovoltaïques-montés sur le toit ou au sol, le CBS261 stocke la production solaire excédentaire pendant la journée et la répartit pendant les heures de pointe du soir-maximisant les taux d'autoconsommation-et réduisant la dépendance au réseau. Le système est officiellement compatible avec 12 grandes marques d'onduleurs, dont Deye, GoodWe, Growatt, SMA et Victron, garantissant une intégration transparente avec la plupart des installations solaires commerciales. Pour les projets nécessitant à la fois un fonctionnement sur-réseau et-une capacité de sauvegarde hors réseau, le module STS en option permet un basculement automatique sans intervention manuelle.
Références du projet
Guangdong, Chine
Rasage des pics pour une usine de fabrication de textiles
Chonburi, Thaïlande
Solaire + Stockage dans un entrepôt logistique
Rhénanie du Nord-Westphalie, Allemagne
Mise en mémoire tampon du réseau du hub de recharge EV
Répertorié par les principales marques d'onduleurs
Nos batteries sont officiellement répertoriées comme compatibles par plusieurs fabricants d'onduleurs mondialement reconnus. Chaque produit a subi des tests et une validation rigoureux pour garantir une communication transparente, un fonctionnement fiable et une compatibilité totale sur diverses plates-formes d'onduleurs.
Foire aux questions
Q : Combien de temps durera la batterie CBS261 en utilisation commerciale quotidienne ?
R : Le CBS261 utilise des cellules LFP 314 Ah évaluées pour 8 500 cycles à 25 degrés sous une charge/décharge de 0,5 C, une profondeur de décharge (DOD) de 90 %, atteignant 80 % de capacité en fin de vie-de-. Pour une installation C&I typique effectuant un cycle une fois par jour, cela se traduit par plus de 23 ans de durée de vie opérationnelle avant que la batterie n'atteigne son seuil EOL. La chimie LFP offre également une stabilité thermique intrinsèquement plus élevée par rapport aux alternatives NMC, réduisant ainsi le risque d'emballement thermique tout au long de la durée de vie du système.
Q : Quel est l'avantage de l'architecture haute-tension 832 V ?
R : Le CBS261 utilise une configuration 260S1P avec une tension nominale de 832 V-considérablement supérieure à la plage 512 V-614 V courante dans de nombreuses armoires concurrentes. Une tension de bus CC plus élevée signifie un courant de fonctionnement plus faible pour la même puissance de sortie (125 kW), ce qui réduit les pertes de câble I²R, permet des sections de câble-plus petites et améliore l'efficacité globale aller-retour-. C'est l'une des raisons pour lesquelles le CBS261 atteint une efficacité de conversion PCS de 98,6 %.
Q : Quelle est la différence entre les modèles CBS261L (refroidi par liquide-) et CBS261A (refroidi par air-) ?
R : Le CBS261L utilise une boucle de circulation de liquide de refroidissement pour maintenir une uniformité de température de ± 3 degrés sur tous les modules de batterie-idéal pour les régions à température-ambiante-élevée ou les sites nécessitant un cyclage soutenu à haute fréquence-. Le CBS261A utilise une ventilation à air forcé-, qui est plus simple et moins coûteuse, mais entraîne des gradients de température plus larges (généralement ± 5 à 8 degrés). Le refroidissement liquide prolonge la durée de vie, permet une production plus soutenue dans les climats chauds et fonctionne à des niveaux de bruit plus faibles. Les deux variantes partagent le même facteur de forme, les mêmes spécifications électriques et les mêmes interfaces de communication, le choix dépend donc des conditions de votre site et de votre budget.
Q : Le CBS261 peut-il basculer entre le fonctionnement sur-réseau et hors-réseau ?
R : Oui, avec un module STS (Static Transfer Switch) en option. Le STS permet une commutation marche/arrêt-transparente avec un temps de transfert inférieur ou égal à 10 ms, ce qui est suffisamment rapide pour maintenir l'alimentation des charges critiques telles que les serveurs, les lignes de production et les équipements médicaux pendant les pannes de réseau. En mode réseau standard-, le système effectue l'écrêtement des pointes, le déplacement des tarifs et la réponse à la demande. Lorsque la grille tombe en panne, elle passe automatiquement en mode de sauvegarde-hors réseau sans intervention manuelle.
Q : Combien d'armoires CBS261 peuvent être connectées en parallèle et comment cela fonctionne-t-il ?
R : Jusqu'à 5 armoires CBS261 peuvent fonctionner en parallèle via une armoire de combinaison AC, augmentant la capacité totale de 261,2 kWh à 1 164,5 kWh et la puissance totale de 125 kW à 625 kW. Chaque armoire conserve son propre BMS et PCS indépendants, de sorte que la panne d'une unité n'affecte pas le reste du système. Le cloud EMS coordonne les horaires de charge et de décharge sur toutes les unités parallèles. Cette approche modulaire vous permet de commencer avec une seule armoire et de l'étendre à mesure que vos besoins énergétiques augmentent-sans reconcevoir le système ni interrompre les opérations existantes.
Q : Quelles marques d'onduleurs sont compatibles avec cette armoire de stockage d'énergie ?
R : Le CBS261 a été testé et officiellement répertorié comme compatible par 12 fabricants d'onduleurs mondialement reconnus : Deye, GoodWe, Growatt, SAJ, SMA, Victron Energy, Afore, Sunsynk, Solis, Phocos, TBB Power et Studer Innotec. Cette large compatibilité signifie qu'il s'intègre à la plupart des installations solaires commerciales existantes sans nécessiter de micrologiciel personnalisé ou de convertisseurs de protocole supplémentaires. La communication est gérée via des interfaces CAN/RS485/Ethernet standard, et des guides d'intégration détaillés sont disponibles pour chaque marque d'onduleur prise en charge.
